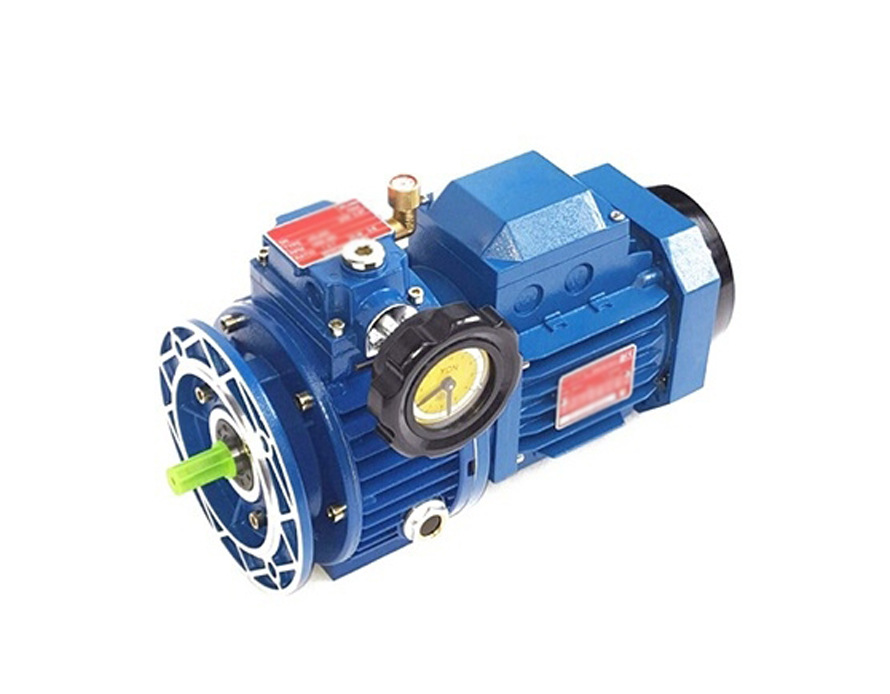

MB行星摩擦式無級變速機
無級變速機主要由壓緊的主動輪裝置、摩檫傳動機構、調速控制機構組成。
產品描述:
無級變速機主要由壓緊的主動輪裝置、摩檫傳動機構、調速控制機構組成。
1.高強度:在加沖擊負栽或機器逆轉時,本機性能可靠,能**轉動.
2.變速范圍大:變速比均為1:5,即輸出轉速可在1:45至1:7.25之間任意變化。
3.調速精度高:調速精度為1--0.5轉。
4.性能穩定:本機的傳動部件都經過特殊的熱處理,精密度加工摩檫部位,潤滑良好,運行平穩、噪音低、壽命長。
5.同軸結構:輸入軸、輸出軸同向旋轉,體積小、重量輕。
6.組合能力強:本機可與各種類型減速機組合,實現低轉速,大扭規的變果。
7.在允許負載的情況下,調定的轉速恒定;
8.全機密封,可適用于潮濕、多塵、有輕度腐蝕性的工作環境。
無級變速機的特點:
1、高強度:在加沖擊負載或機器逆轉時,本機性能可靠,能**轉動。
2、變速范圍大:變速比均為1:5,即輸出轉速可在1:45至1:7.25之間任意變化。
3、調速精度高:調速精度為1--0.5轉。
4、性能穩定:本機的傳動部件都經過特殊的熱處理,精密度加工摩檫部位,潤滑良好,運行平穩、噪音低、壽命長。
5、同軸結構:輸入軸、輸出軸同向旋轉,體積小、重量輕。
6、組合能力強:本機可與各種類型減速機組合,實現低轉速,大扭矩的變果。
7、在允許負載的情況下,調定的轉速恒定。
8、全機密封,可適用于潮濕、多塵、有輕度腐蝕性的工作環境。
9、強度高,**,安全可靠;調速*為簡單方便。
10、可連續工作運轉,并可正反方向運轉,運轉平穩,性能穩定,環保。
11、機體結構緊湊,占安裝空間小,采用**品合金壓鑄成型,**生銹。
無級變速機的安裝:
1、輸出軸在加裝聯軸器、皮帶輪、鏈輪等時,請勿重擊。應用輸出軸外端螺孔,旋入螺釘,壓入聯接件。
2、在基礎上安裝底座式無級變速機時應校準該機的安裝中心線標高,水平度及相聯部件的相關尺寸,校準傳動軸的同軸度不應*過聯軸器允許的范圍。
3、立式MB無級變速機可任意角度安裝,油位必須*過較高一側的油標中心線。
無級變速機的使用:
1、在使用前,無級變速機和減速機應分別加入*的潤滑油。
2、MB無級變速機工作環境的溫度不*過40℃,工作油溫表面不得*過70℃。如較高的輸入轉數和新機使用時會(huì )出現略高的溫升,經飽和運轉80小時后,溫升逐漸降低,此后,溫升**環境溫度20℃—25℃并保持穩定溫升。
3、MB無級變速機必須在開機情況下方可調速,否則將損壞零件。
4、無級變速機出廠時,調速限位螺釘已經調整在*限位置,不得任意調整,以免損壞零件。
5、無級變速機不得*過額定轉矩T使用。
6、無級變速機適用于正反兩向運轉。
7、如更換電機,應保留**油封的電機法蘭,以免潤滑油滑入電機。
無級變速機的潤滑:
1、MB無級變速機*潤滑油必須使用Ub-1或Ub-3牽引液,在任何情況下,要確保牽引液按油標定量提供。變速器在工作500小時后,應更換牽引液,再工作1000小時更換一次,以后每隔2000工作小時左右更換一次牽引液。
2、MB一級齒輪部使用脂潤滑,在出廠時已加入二硫化鉬潤滑脂,一般每工作12~18個月更換一次潤滑脂。
無級變速機技術參數:
功率:0.18KW~7.5KW
轉矩:1.5N·m~2062N·m變速范圍:
1.基本型:200-1000r/min
2.變速機帶一級齒輪減速(i=2.5-5):40-200r/min
3.變速機帶二級齒輪減速(i=7.1-25):8-140r/min
