轉向箱又名換向器、十字轉向器,是一種動力傳達機構,是減速機中的一個系列,在工業領域有很廣泛的應用。齒輪轉向箱目前已經實現了標準化和規格多樣化。轉向箱有單軸、雙橫軸、單縱軸,雙縱軸可選。速比1:1、1.5:1、2:1、2.5:1、3:1、4:1、5:1全部為實際傳動比。轉向箱可以正反運轉,低速或高速傳動平穩。轉向箱當速比不是1:1時,橫軸輸入、縱軸輸出為減速,縱軸輸入、橫軸輸出為增速。

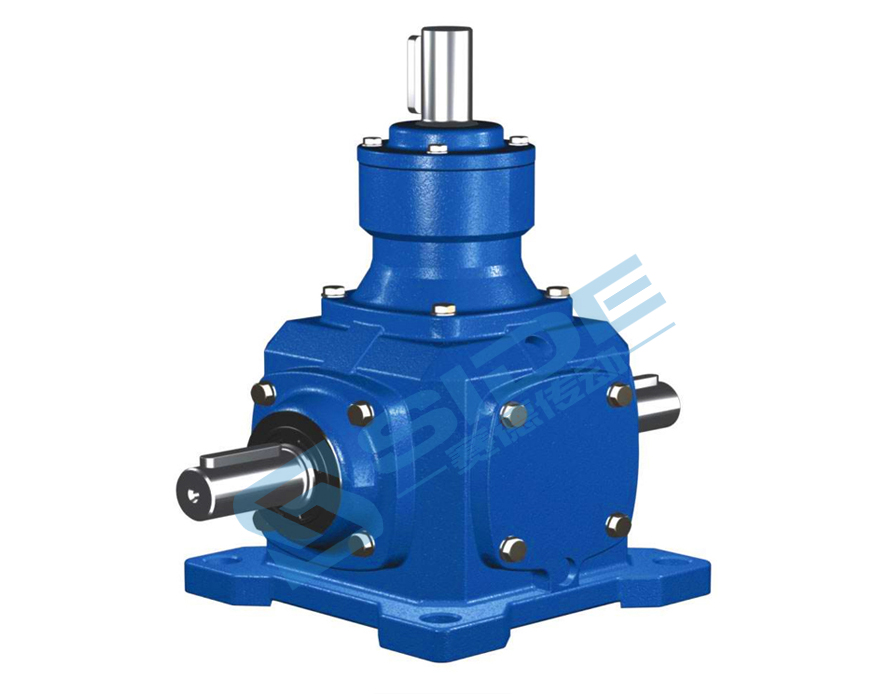

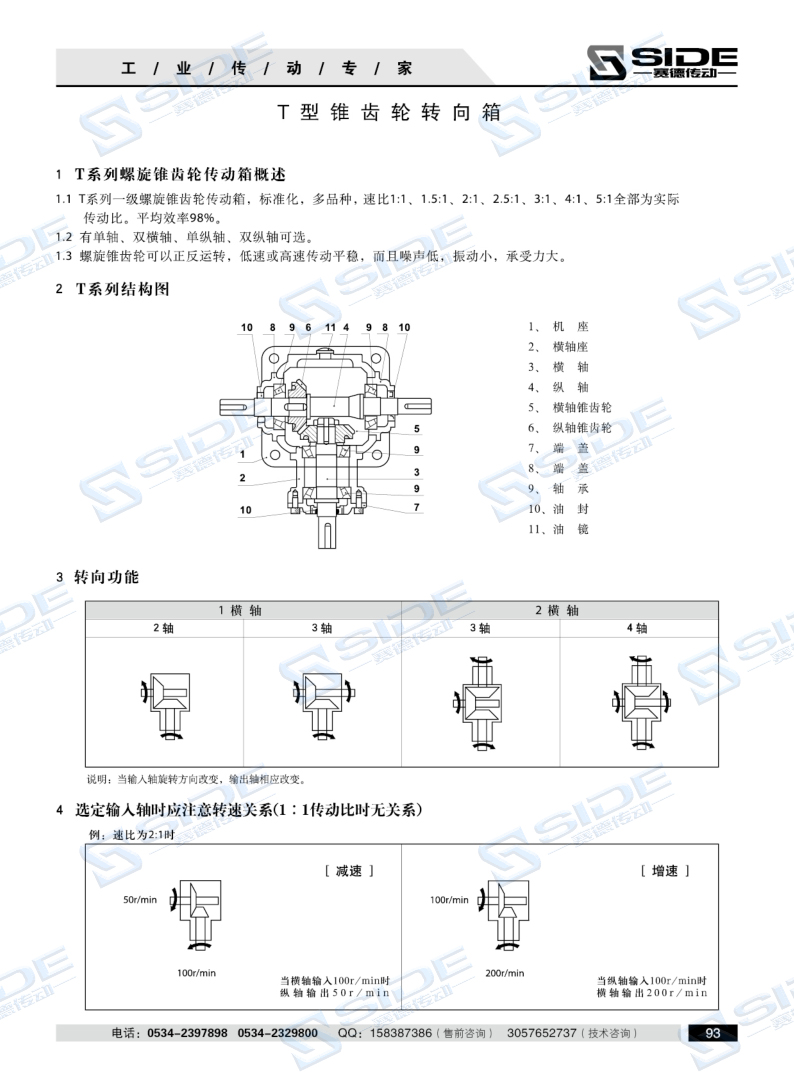

T系列螺旋齒輪轉向箱的產品結構:
1、機殼:采用高鋼性FC-25鑄鐵鑄造;
2、齒輪:采用優質高純凈度合金鋼50CrMnT調質加工,經滲碳淬火處理及研磨而成;
3、主軸:采用優質高純凈合金鋼40Cr調質加工,具備高懸重負荷能力。
4、軸承:配備具重負荷能力的滾錐軸承;
5、油封:采用進口雙唇油封,具有極高的防塵防漏油能力。
T系列螺旋齒輪轉向箱的性能特點:
1、T系列螺旋傘齒輪轉向箱,標準化,多品種, 速比全部為實際傳動比。平均效率達98% 。
2、螺旋傘齒輪轉向箱有單軸、雙橫軸、單縱軸、雙縱軸可選。
3、齒輪轉向箱可以正反運轉,低速或高速傳動平穩,而且噪聲低,振動小,承受力大。
4、當速比不為1:1時,橫軸輸入、縱軸輸出為減速,縱軸輸入、橫軸輸出為增速。

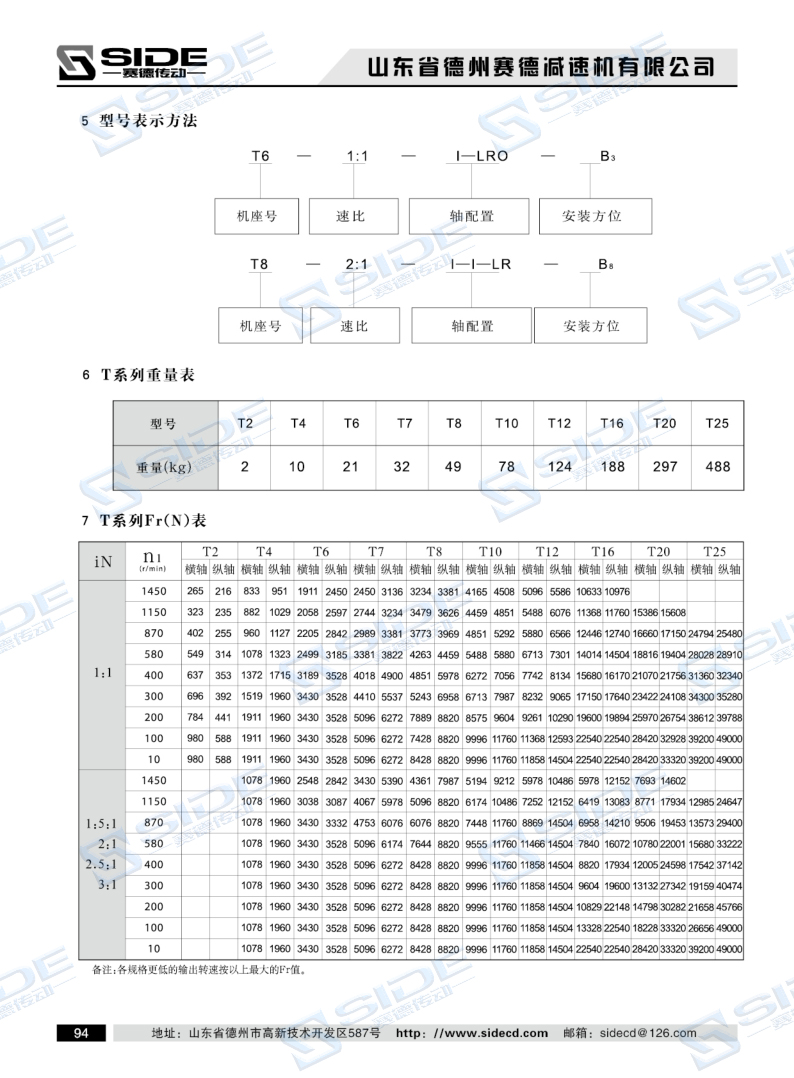

T系列螺旋齒輪轉向箱的技術參數:
速比范圍:1:1 1.5:1 2:1 2.5:1 3:1 4:1 5:1
扭矩范圍:11.2 — 5713 Nm
功率范圍:0.014 — 335 kW
轉向箱安裝前注意事項:
1、轉向箱在使用前應對安裝軸進行清洗,并檢查安裝軸是否有碰傷、污物,若有應全部清除干凈。
2、轉向箱的使用溫度為 0~40 ℃。
3、檢查與轉向箱聯接的孔的配合尺寸是否符合要求,孔的公差應為H7。
4、使用前應將最高位處的堵塞換上排氣螺塞,保證轉向箱運行時排出體內氣體。
轉向箱安裝與維護:
1、轉向箱只能安裝在平的、減震的、抗扭的支撐結構上。
2、在任何情況下,不允許用錘子將皮帶輪、聯軸器、小齒輪或鏈輪等敲入輸出軸上,這樣會(huì )損壞軸承和軸。
3、轉向箱安裝后,檢查是否靈活。正式使用請必須進行空載試驗,在運轉正常的情況下,再逐步加載運轉。
4、轉向箱嚴禁超過額定載荷使用。
5、轉向箱在使用前和工作中應檢查油位是否正常。
T系列螺旋齒輪轉向箱的潤滑說明:
1、初期使用二周或100-200小時,為初摩耗期,這之間可能有少許金屬摩耗粉粒,請務必清潔內部,并換新潤滑油。
2、長期使用時,每半年至一年或1000-2000小時更換一次潤滑油。
3、轉向箱潤滑油采用中國石油全效齒輪油90-120度,低轉速、輕負荷條件,建議采用全效齒輪油90度,重負荷、高溫的條件,建議采用全效齒輪油120度。
